Description

Geberit Duofix montážní prvek pro závěsné WC, 112 cm, se splachovací nádržkou pod omítku Sigma 12 cm, pro odsávání zápachu s odvodem vzduchu

Technické informace

• Rozsah tlaku vody: 0.01 – 1.0 MPa

• Maximální provozní teplota vody: 25 °C

• Malé splachovací množství – rozsah nastavení: 3-4 l

• Velké splachovací množství – rozsah nastavení: 4,5 / 6 / 7,5 l

• Splachovací množství – nastavení z výroby: 6 a 3 l

• Start/Stop splachovací množství: 4,5 / 6 / 7,5 l

Rozsah dodávky

• Přívod vody R 1/2″ s integrovaným rohovým ventilem a ručnímovládacím kolečkem

• Trubková chránička pro přívod vody pro Geberit AquaClean

• 2 upevňovací úhelníky

• Splachovací koleno s připojením pro odsávání zápachu

• Souprava pro tlumení hluku

• Ochranná zátka

• Kryt pro hrubou montáž pro servisní otvor

• 2 závitové tyče M12 pro upevnění keramiky

• Souprava pro připojení WC, o 90 mm

• Odpadní koleno pro WC, PE-HD, o 90 mm

• Přechodka, PE-HD, o 90/110 mm

• Upevňovací materiál

• Neobsahuje: Ovládací tlačítko

Účel použití

• Pro tloušťku podlahy 0-20 cm

• Pro zabudování do částečně vysoké systémové stěny Duofix před masivní stěnou nebo stěnou prováděnou suchým procesem

• Pro zabudování do systémové stěny Duofix na celou výšku místnosti

• Pro zabudování do částečně vysoké nebo na celou výšku místnosti stěny GIS před masivní stěnou nebo stěnou prováděnou suchým procesem

• Pro montáž před masivní stěnou nebo stěnou prováděnou suchým procesem

• Pro zabudování do předstěnové instalace na částečnou nebo celou výšku místnosti před masivní stěnou nebo stěnou prováděnou suchým procesem

• Pro zabudování do lehké příčky na celou výšku místnosti

• Pro montáž závěsného WC se vzdáleností upevnění 18 cm nebo 23 cm

• Pro zabudování mokrým procesem do zděné předstěnové instalace

• Pro připojení Geberit AquaClean

• Pro připojení externího odsávání zápachu

• Nevhodný pro zabetonování

Vlastnosti:

• Geberit Sigma splachovací nádržka pod omítku 12 cm s ovládáním zepředu

• 2 množství splachování s ovládacími tlačítky Sigma50, Sigma20, Sigma01 nebo Bolero

• 1 množství splachování s ovládacími tlačítky Sigma10

• Splachování Start/Stop s ovládacími tlačítky Sigma10, Mambo nebo Tango

• Nastavitelné splachovací množství

• Nastavitelné okamžité spláchnutí možné

• Splachovací nádržka pod omítku pro montáž a servisní práce bez nářadí

• Kryt pro hrubou montáž, pro montáž bez nářadí a s možností zkrácení bez nářadí

• Kryt pro hrubou montáž chrání servisní otvor proti vlhkosti a nečistotám

• Tyčky tlačítka zvukově izolované, rychle nastavitelné bez nářadí

• Možné použít univerzální přípojku MeplaFix, montáž a obsluha bez nářadí

• Připojovací hadička k rohovému ventilu přišroubovatelná bez nářadí

• Upevnění odpadního kolena bez nářadí, zvukově izolované, hloubkově nastavitelné v 8 polohách, rozsah nastavení 45 mm

• Podpěry s brzdícími prvky, pro vyrovnání prvku bez nářadí

• Pozinkované podpěry, plynule nastavitelné 0 – 20 cm

• Možné použít pro závěsné WC s malou styčnou plochou pomocí příslušenství

• Splachovací nádržka pod omítku s ovládáním zepředu, izolace proti orosování

• Rám s otvory 9 mm pro upevnění do dřevěných konstrukcí

• Samonosný prvek

• Rám s C-profilem 4/4 cm

• Povrch rámu upravený práškovou barvou, barva Geberit modrá

• Podpěry o 5 cm zásuvné

• Patní desky otočné, pro montáž do profilů UW50 a UW75

• Externí odsávání zápachu je možné připojit přes splachovací koleno

• Přívod vody zezadu/shora uprostřed

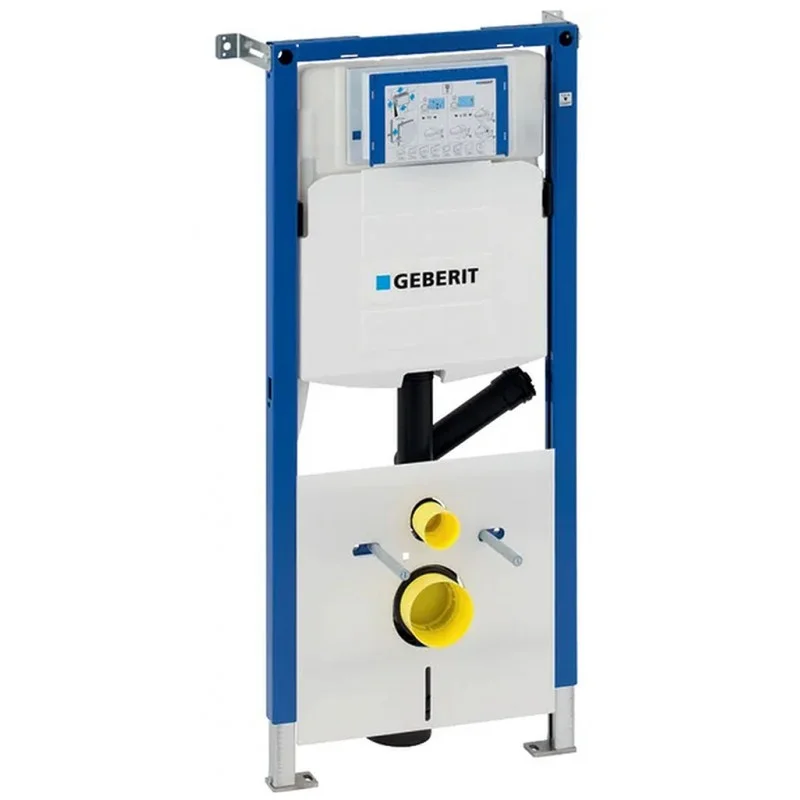

ilustrační foto

Obrázky se mohou lišit od originálního produktu/položky.
