Description

Radiátorové ventily s velmi malým odporem jsou vhodné pro

soustavy s malými teplotními spády, jednotrubkové soustavy nebo

dvoutrubkové samotížné soustavy.

Použití:

– Otopné a chladicí soustavy

Funkce:

– Regulace

– Uzavírání

Rozměry:DN 15

Tlaková třída: PN 10

Teplota:

– Maximální provozní teplota: 120 °C, s montážní krytkou nebo

pohonem max. 100 °C.

– Minimální provozní teplota: -10 °C

Použité materiály:

– Těleso ventilu: koroziodolný bronz

– O-kroužky: EPDM

– Kuželka ventilu: EPDM

– Zpětná pružina: nerez

– Ventilová vložka: mosaz

– Kompletní ventilová vložka může být vyměněna pomocí montážního

přípravku Heimeier bez vypouštění soustavy (DN 10, DN 15).

– Dřík: Niro-ocelový dřík se dvěmi těsnícími O kroužky. Vnější O-

kroužek lze vyměnit pod tlakem.

Povrchová úprava:

– Tělo ventilu a šroubení jsou poniklované

Značení:

– THE, kód země, šipka směru toku, DN a označení KEYMARK.

– Označení II+ pro DN 10 axiální a úhlové.

Modrá ochranná krytka:

– Označená ucpávka, modře: DN 10, DN 15 rohové a přímé, DN 15

rohové s plošně těsnicí, přímé s obloukem a DN 15 axiální.

– Označená ucpávka bez barevného označení: DN 20 rohové a přímé.

Připojení potrubí:

– Těleso je určeno pro připojení k závitovým trubkám nebo pomocí

svěrného šroubení k měděným, přesným ocelovým a vícevrstvým

trubkám (pouze DN 15).

Připojení pro termostatické hlavice a pohony:HEIMEIER M30x1,5

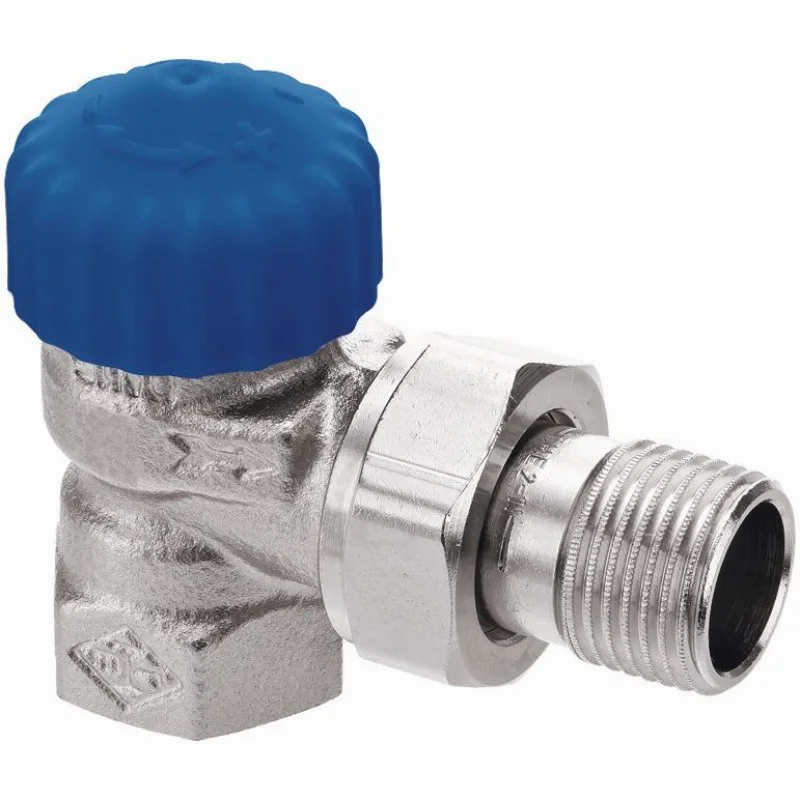

ilustrativní foto

Obrázky se mohou lišit od originálního produktu/položky.
