Vysoce efektivní čerpadlo Wilo-Stratos Z – elektronicky řízené

Mokroběžné oběhové čerpadlo s nejnižšími provozními náklady, k montáži do potrubí. Použitelné pro cirkulační systémy pitné vody (0 °C až +80 °C), použití u topení, odvětrávacích a klimatizačních zařízení (-10 °C až +110 °C). S integrovanou elektronickou regulací výkonu pro konstantní/variabilní diferenční tlak.

Tepelná izolace sériově. Sériově s manuálním ovládáním jedním knoflíkem pro:

• Zapnutí/vypnutí čerpadla

• Volba způsobu regulace:

• dp-c (diferenční tlak konstantní)

• dp-v (diferenční tlak variabilní)

• dp-T (diferenční tlak řízený teplotou) pomocí infračerveného monitoru/flash disku, sběrnic Modbus, BACnet, LON nebo Can

• Q limit k omezení maximálního čerpacího výkonu (nastavení pouze přes IR-flash disk)

• Režim pevných otáček (nastavení konstantních otáček)

• Automatický útlumový režim (se samoučením)

• Nastavení požadované hodnoty resp. otáček

Grafický displej čerpadla s otočnou indikací pro horizontální a vertikální uspořádání modulu, k indikaci:

• provozního stavu

• způsobu regulace

• požadované hodnoty diferenčního tlaku resp. otáček

• Chybová a výstražná hlášení

Synchronní motor dle technologie ECM s nejvyšší účinností a vysokým rozběhovým momentem, automatickou funkcí odblokování a integrovanou plnou ochranou motoru.

Poruchová kontrolka, beznapěťové souhrnné poruchové hlášení, infračervené rozhraní pro bezdrátovou komunikaci s obslužným a servisním přístrojem Wilo – infračervený monitor/flash disk.

Místo zapojení pro Wilo IF moduly Stratos s rozhraními pro automatické řízení objektu GA resp. řízení zdvojeného čerpadla (příslušenství: IF moduly Stratos Modbus, BACnet, LON, CAN, PLR, Ext.vyp., Ext.Min, SBM, Ext.vyp./SBM nebo DP).

Hydraulické údaje:

• Max. čerpací výkon: 17 m3/h

• Max. dopravní výška: 8,00 m

• Index energetické účinnosti (EEI): 0.20

Údaje o výrobku:

• Maximální provozní tlak: 10 bar

• Max. okolní teplota: 40 °C

• Min. okolní teplota: -10 °C

• Max. teplota média: 110 °C

• Min. teplota média: -10 °C

• Max. teplota média: 80

• Min. teplota média: 0

Údaje o motoru:

• Třída krytí: IPX4D

• Index energetické účinnosti (EEI): 0.20

• Příkon (min): 12 W

• Max. proudový vstup P1: 300 W

• Rušivé vyzařování: EN 61800-3;2004+A1;2012 / obytné prostředí (C1)

• Odolnost proti rušení: EN 61800-3;2004+A1;2012 / průmyslové prostředí (C2)

• Regulace otáček: Frekvenční měnič

• Izolační třída: F

• Síťová přípojka: 1~230 V, 50/60 Hz

• Mechanický jmenovitý výkon motoru: 0,20 kW

• Min. otáčky: 1400 rpm

• Max. otáčky: 4800 rpm

• Jmenovitý proud: 1,37 A

• Ochrana motoru: integrovaný

Rozměry pro instalaci:

• Přípojka trubky na straně sání: DN 40

• Přípojka trubky na výtlaku: DN 40

• Konstrukční délka: 220 mm

Materiály:

• Hřídel: 1.4122, X39CrMo17-1

• Skříň čerpadla: 5.1300, EN-GJL-200

• Oběžné kolo: PPS-GF40

• Materiál ložiska: Carbon, antimony impregnated

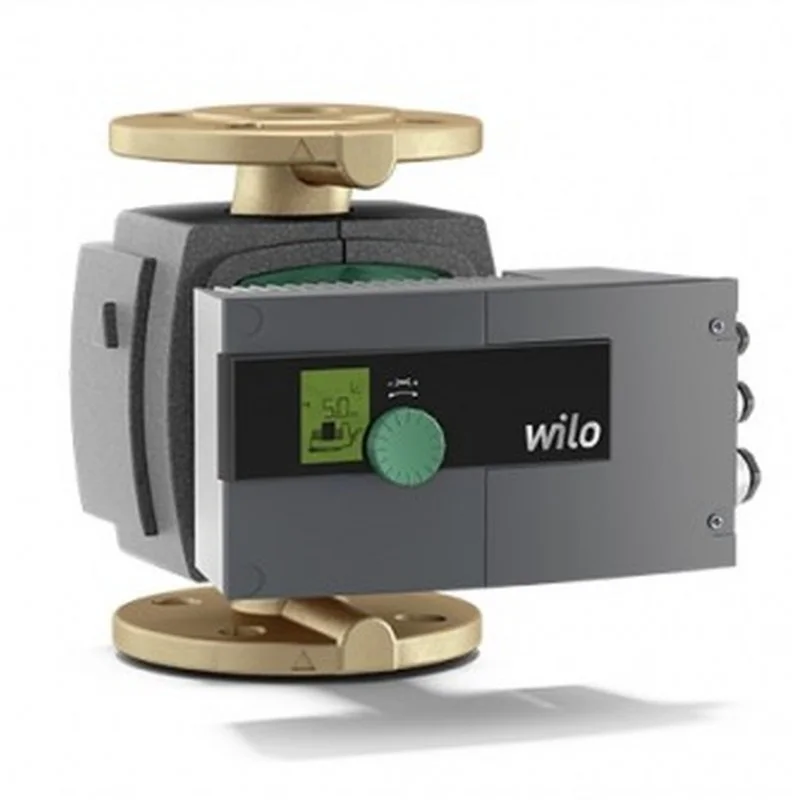

ILUSTRAČNÍ FOTO
